盐雾腐蚀试验

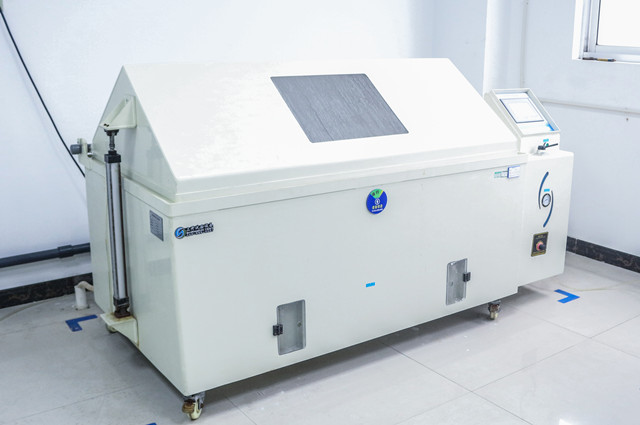

盐雾试验是一种人造气氛的加速抗腐蚀评估方法，主要利用盐雾测试设备所创造的人工模拟盐雾环境条件，来考核产品或金属材料耐腐蚀性能的环境测试。

它是将一定浓度的盐水雾化，然后喷在一个密闭的恒温箱内，通过观察被测样品在箱内放置一段时间后的变化来反映被测样品的抗腐蚀性，它是一种加速测试方法，其盐雾环境的氯化物的盐浓度，可是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大幅提高，对产品进行盐雾测试，得出结果的时间也大幅缩短。

一、样品准备

1.根据盐雾试验箱的标准准备样品的数量、形状、尺寸等。

2.清洗样品，注意不要将样品上的涂层洗去。

3.若样品被切割，应用石蜡、胶带或者油漆对切割区进行保护。

二、放置样品

1.样品支架应为玻璃或者塑料。若样品需要悬挂，应选用纤维等绝缘材料。

2.样品被试面朝上放置，平板状样品的放置方法，应该使受试面与垂直方向成30度角。

3.样品可以放置在箱内不同水平面上，但是不能相互接触，也不能与箱体接触，还要注意样品上的液滴不得落在其他样品上。

三、选择试验时间

试验时间根据不同产品规范确定，一般来说为2、4、6、8、24小时，大于24小时为24小时的整数倍。

试验箱时间与自然环境时间的换算关系为：

中性盐雾试验24h = 自然环境1年

醋酸盐雾试验24h = 自然环境3年

铜盐加速醋酸盐雾试验24h = 自然环境8年

四、试验后样品处理

1.取出试样，在室内自然干燥0.5-1小时。

2.用室温的流动清水轻轻冲洗，洗去残留的盐雾溶液。

3.用吹风机吹干样品。

五、样品评级

1.选择评级标准，对样品进行评级。

中性盐雾试验

是出现最早目前应用领域最广的一种加速腐蚀试验方法。一般情况下，它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围(6.5～7.2)作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～3ml/80cm2.h之间，沉降量一般都是1～2ml/80cm2.h之间。

醋酸盐雾试验

是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。

铜盐加速醋酸盐雾试验

是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的8倍。

交变盐雾试验

是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。
