7系铝合金晶间腐蚀试验

晶间腐蚀intergranularcorrosion

指沿着金属晶粒边界或晶界附近发生的腐蚀现象。

7XXX系铝合金晶间腐蚀试验

借助金相显微镜对腐蚀试验(在氯化钠溶液中，加人过氧化氢或盐酸，浸人试样，进行增强阴极去极化作用的晶间腐蚀加速试验)后的试样或未经腐蚀的试样或产品表面进行晶间腐蚀检查，并测量其晶间腐蚀深度。

GB/T7998-2005铝合金晶间腐蚀测定方法：

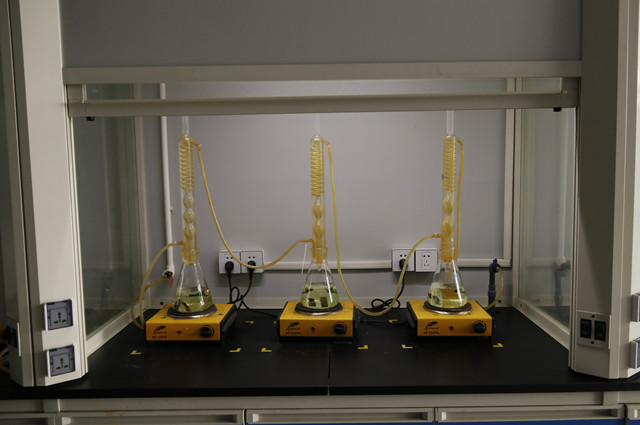

1、试验在35℃士2℃的恒温下进行。试验温度由恒温设备控制。

2、将试样用塑料线悬挂，并完全浸人刚配置好的试验溶液(7.2)中。试样表面积与试验溶液体积间的比值要小于20mm'/mL。不同合金试样不能放人同一容器，试样与容器及试样之间不能相互接触。

3、2XXX系、7XXX系合金试验时间为6h>5XXX系合金试验时间为24h

4、腐忡后的试样。用众件净.吹干。

5、经腐蚀试验的试样，在垂直主变形方向的一端切去(不能用剪切的方式))5mm。切后的截面按8.2

进行加工。未经腐蚀试验的试样直接按8.2进行加工。

6、按金相试样制备方法对试样磨制和抛光(防止倒角)，不经浸蚀，通过金相显微镜(放大10倍~50倍)观察，如有网状晶界出现则为晶间腐蚀(典型晶间腐蚀照片如图2所示)，测量其晶间腐蚀最大深度。

7、在不允许取样的情况下，可在欲检产品表面直接打磨、抛光，用携带式金相显微镜检查有无晶间腐蚀。

8、试验结果要分为无晶间腐蚀和有晶间腐蚀两种有晶间腐蚀，可以根据晶间腐蚀的最大深度按下表来划分等级。

GB/T7998-2005Testmethodforintergranularcorrosionofaluminiumalloy铝合金晶间腐蚀测定方法

本标准规定了铝合金晶间腐蚀的测定方法。

本标准适用于2XXX系、7XXX系合金以及5XXX系合金加工制品的晶间腐蚀检查和测定。

ASTMG34-2001(2013)StandardTestMethodforExfoliationCorrosionSusceptibilityin2XXXand7XXXSeriesAluminumAlloys(EXCOTest)

2XXX和7XXX系列铝合金剥落腐蚀敏感性试验方法(EXCO试验)。

ISO15329-2006Corrosionofmetalsandalloys--Anodictestforevaluationofintergranularcorrosionsusceptibilityofheat-treatablealuminiumalloys。

金属及合金材料的腐蚀-可热处理铝合金晶间腐蚀易感性评估用阳极试验。

ASTMG139-2005(2015)StandardTestMethodforDeterminingStress-CorrosionCrackingResistanceofHeat-TreatableAluminumAlloyProductsUsingBreakingLoadMethod。

用断裂负载法测定热处理铝合金产品应力晶间腐蚀开裂的试验方法。

ASTMG110-1992(2015)StandardPracticeforEvaluatingIntergranularCorrosionResistanceofHeatTreatableAluminumAlloysbyImmersioninSodiumChloride + HydrogenPeroxideSolution

用浸入氯化钠+过氧化氢溶液方法评定可热处理铝合金的晶间腐蚀性能的规程

GB/T26491-201150*6mm*厚度不大于25mm,至少2个试样

GB/T7998-200545*25*10mm,3-5个试样

ASTMG34-2001(2013)尺寸：100*50mm；2个试样。
