NACE TM0177：金属在H₂S环境中抗硫化物应力开裂和应力腐蚀开裂的实验室测试标准。该标准涵盖了四种SSC/SCC测试方法，即A(拉伸)、B(弯梁)、C(C环)和D(双悬臂梁)，详细介绍了环境和程序，包括溶液化学、溶液体积与表面积比、测试持续时间、试样几何形状和负载等。

NACE TM0177 标准测试的 4 种试验方法如下：

试验方法 A - NACE 标准拉伸试验：

试验装置与试样：这是一种单轴拉伸试验。试样需全面机加工，有标准尺寸(直径 0.25 英寸即 6.35 毫米、标距 1 英寸即 25.4 毫米)和小尺寸(直径 0.15 英寸即 3.81 毫米、标距 0.6 英寸即 15 毫米)两种几何形状。通过自重、验证环或液压负载等方式对试样施加单轴拉伸应力，肩部半径最小为 15 毫米，不过 EFC 17 中建议 CRA 材料的肩部半径最小为 20 毫米，以避免在肩部出现不必要的优先开裂。

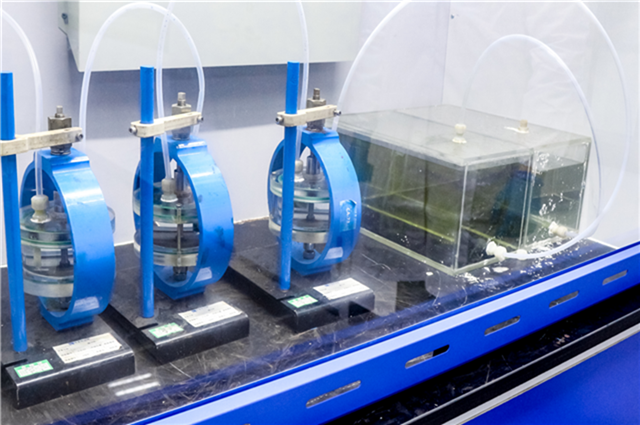

加载方式与注意事项：加载必须通过 “持续负载” 或 “恒定负载” 设备进行。“持续负载” 指弹簧加载装置，如防爆环;“恒定负载” 指自重或液压负载。试验过程中要小心施加载荷，避免超过所需值，但标准中未提及要注意避免无意的扭转或弯曲(非轴向载荷)，因为这可能会影响结果。为了确定阈值应力，试样需在一系列负载下分别测试长达 720 小时。

试验方法 B - NACE 标准弯曲试验：

试样特点：试样尺寸非常小，宽 4.5 毫米，厚 1.5 毫米，且有两个直径为 0.7 毫米的钻孔。

试验局限性：由于试样尺寸小且结构特殊，导致试验结果难以解释，所以这种测试方法不常被使用。

试验方法 C - NACE 标准 C - 环试验：

试验原理与适用范围：本质上是一种弯曲测试，适用于相对较小的管状材料，主要用于在环向产生应力。通常情况下，管道内部承载相关腐蚀环境，所以一般是将环膨胀，使管道外部产生拉应力。

参考标准：除了 NACE TM0177 标准外，EFC 16 和 EFC 17 中也有相关指导。

试验方法 D - NACE 标准双悬臂梁(DCB)试验：

试验过程：这是酸性环境下最长时间使用的固定位移断裂力学试验。通过销孔经自由旋转的销轴向施加载荷，并插入楔块以保持位移。试样需暴露在特定环境中 14 天，然后通过针孔卸载。

结果分析：负载 - 位移曲线的不连续性可指示试样上的剩余负载，再结合破开试样上测得的裂纹尺寸，就可以计算出测试结束时的应力强度因子 K。需要注意的是，所有固定位移断裂力学试验都是止裂试验，随着裂纹增长，载荷会松弛，应力强度会降低。如果选择了正确的初始负载，DCB 测试有可能在一次测试中就给出结果，相比一系列固定负载测试来定义阈值更具优势，但前提是初始负载选择恰当，既要足够高以使裂纹扩展，又不能过高导致裂纹扩展过度而使测试无效。与其他方法相比，DCB 测试的标准测试持续时间是 TM0177 中固定负载测试的一半。不过，如果 14 天时裂纹还未停止扩展，那么结果将是不保守的。
