SSC硫化物应力开裂与 SCC(应力腐蚀开裂)的检测方法因开裂机制和应用场景不同而有所差异，以下是两者常见的检测方法及对比：

一、SSC(硫化物应力开裂)的检测方法

1. 标准实验方法(基于环境与应力加载)

NACE TM0177 标准测试

这是评估金属材料抗 SSC性能的经典方法，主要包括 4 种试验方法：

A法(弯梁试验，Bent Beam Test)：将试样弯曲产生恒定应力，置于含 H₂S 的酸性溶液中(如 5% H₂SO₄ + 饱和 H₂S)，观察是否开裂。

B法(悬臂梁弯曲试验，C-Bar Test)：通过悬臂梁结构施加恒定应力，适用于评估焊缝等局部区域的抗 SSC 能力。

C法(恒载荷拉伸试验，Constant Tensile Load Test, CTLT)：对试样施加恒定拉伸应力(通常为屈服强度的 60%~100%)，置于 H₂S 环境中，记录开裂时间。

D法(四点弯曲试验，Four-Point Bending Test)：通过四点弯曲装置施加均匀应力，适用于薄板材料测试。

ASTM G39 标准：采用 U 型弯试样(U-Bend Test)，通过塑性变形产生应力，浸泡在 H₂S 酸性溶液中，观察裂纹萌生情况。

2. 环境模拟与电化学测试

H₂S 环境浸泡试验：将试样置于特定浓度的 H₂S 水溶液(如 pH 值调节至酸性)中，结合应力加载(如拉伸或弯曲)，通过肉眼或显微镜观察裂纹。

电化学氢渗透测试(Devanathan-Stachurski Cell)：通过测量氢原子在金属中的渗透速率，评估材料吸氢能力，间接反映 SSC 敏感性(氢脆是 SSC 的关键机制)。

3. 微观表征与失效分析

扫描电镜(SEM)观察断口：SSC 断口通常呈现沿晶断裂或穿晶准解理特征，可见氢脆导致的微裂纹和二次裂纹。

硬度测试：高强度材料或硬焊缝易发生 SSC，通过硬度检测(如维氏硬度)评估材料是否处于高敏感状态(如硬度>HRC 22 时需警惕 SSC)。

二、SCC(应力腐蚀开裂)的检测方法

1. 通用应力腐蚀测试方法(涵盖多种腐蚀环境)

恒载荷拉伸试验(ASTM G34、G41 等)：与 SSC 的 CTLT 类似，但腐蚀环境更广泛(如氯化物溶液、苛性碱溶液、高温高压水等)，通过施加恒定应力观察裂纹扩展。

慢应变速率试验(Slow Strain Rate Test, SSRT，ASTM G129)：以极低应变速率拉伸试样，在腐蚀介质中加速 SCC 过程，通过断裂时间和断口特征评估敏感性。

C 形环试验(C-Ring Test，ASTM G48)：将试样加工成 C 形环，通过弹性变形产生环向应力，浸泡在腐蚀介质中(如含 Cl⁻溶液)，观察裂纹萌生。

2. 特定环境下的 SCC 测试

氯化物应力腐蚀(Cl⁻-SCC)测试：试样置于沸腾的 MgCl₂溶液(ASTM G36)或含 Cl⁻的高温高压水中，模拟海洋、化工设备等环境。

高温高压水 SCC 测试：针对核电材料(如不锈钢、镍基合金)，在高温高压含氧量可控的水中进行试验(如 ASTM G103)，评估晶间腐蚀与应力协同作用。

碱应力腐蚀(OH⁻-SCC)测试：试样在苛性钠溶液中(如高温 NaOH)，常见于锅炉、压力容器等场景。

3. 先进检测技术与失效分析

声发射(AE)监测：实时捕捉 SCC 裂纹扩展过程中产生的弹性波，用于动态评估裂纹萌生与扩展速率。

X 射线衍射(XRD)与电子背散射衍射(EBSD)：分析裂纹附近的显微组织、残余应力分布及晶界特征(如晶界析出相导致的 SCC 敏感性)。

聚焦离子束(FIB)与透射电镜(TEM)：对微裂纹尖端进行纳米级表征，研究腐蚀产物与裂纹扩展路径的关系。

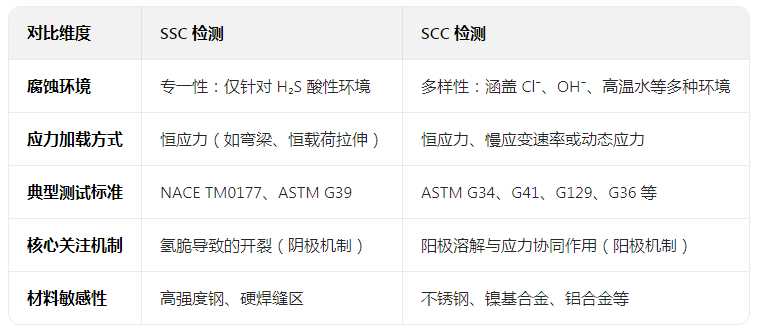

三、SSC与 SCC检测方法的核心区别

四、实际应用中的注意事项

SSC 检测：需严格控制 H₂S 浓度、pH 值和温度(常温为主)，避免其他腐蚀因素干扰氢脆机制的评估。

SCC 检测：需根据实际工况(如介质成分、温度、压力)选择对应的测试方法，例如海上平台设备需重点关注 Cl⁻-SCC，而核电设备需关注高温高压水 SCC。

组合测试：在复杂工况下(如同时含 H₂S 和 Cl⁻)，可能需要结合 SSC 和 SCC 的测试方法，评估材料的综合抗开裂能力。

以上就是“SSC与SCC的检测方法有哪些？”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接低scc检测、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询!
