资质认证:177 58241 704
检测热线:189 6183 9178
金属材料实验室均匀腐蚀全浸试验方法GB 10124-88发布时间:2023-01-09   浏览量:401次

本标准规定了金属材料实验室均匀腐蚀试验方法的适用范围、引用标准、试样、试验装置、试验溶液、试验时间、试验条件和步骤、试验结果和试验报告。本标准适用于评价金霭材料全浸试验的均匀腐蚀性能。

一、试样

1.1、试样的形状和尺寸

1.1.1试样的形状和尺寸直随被试材料的原始条件及所使用的试验容器而定,应尽量采用单位质量表面积大的、侧面与总面积之比值小的试样。一般情况下,与轧制或锻造方向垂直的面积不得大于试样总面积的一-半。 每个试样表面积不应小于10cm2。

1.1.2推荐两种形状的试样,它们的规格如下:

板状试样:外形尺寸1XbXh,mm:50X25X (2~5)。

圆形试样:外形尺寸φ Xh,mm:30X(2~5)。

根据试验目的不同,也可选用其他形状和尺寸的试样。

1.1.3同批试验的试样形状和规格应相同。


1.2、试样的制备

1. 2.1在板材或带材上取样时,应沿轧制方向切取,如轧制方向不清或不沿轧制方向切取时,须在报告中注明。要尽量避开板带边缘部分。

1. 2. 2在圆棒上取样时,应从棒材截面中部沿纵向切取。如沿径向切取,需在报告中注明。铸件、焊接件、敷熔金属材料等的取样和制备方法,由试验双方协商决定。

1.2.3试样可以用各种机械方法加工到预定的尺寸,但必须避免由此可能引起的试样性能的任何变化。采用剪切法时,需对剪切的断面进行再加工,以去除受剪切影响的部位。

1.2.4为了提高试验结果的均--性,可用砂纸研磨或其他机械方法去掉原始金属表面层。试样最终的表面使用符合GB2477规定的120号粒度的水砂纸进行研磨,在同一张砂纸(布)上只能磨同一种材料的试样。但检验原始金属表面对腐蚀速率影响的试验的试样不在此例。

1. 2. 5特殊情况下采用干磨时,必须在报告中注明。

1. 2. 6试样的棱角应予以保持,不允许倒角。

1.3、对试样的其他要求

1. 3. 1试样如需恳挂,允许在试样上钻孔,但孔径不应大于4mm。

1.3.2需要时可厅、专当的声法在试样,上作出鉴别标记。

1. 3. 3经过最终研磨处理的试样应及时用水、氧气镁粉糊等充分去油并洗涤,然后用丙酮、酒精等不含氯离子的试莉脱指洗净,迅速干燥后贮于干燥器内,放置到室温后再测量面积和称重。

1. 3.4试样表面积的计算应精确到1%。

1. 3. 5在进行测量尺寸、称重等操作时,必须使用干净无油污的测量工具,并需带干净的工作手套。

1. 3. 6称重时应使用精度不小于土0. 5mg的分析天平。

二、试验时间

2.1、试验时间指试样浸入溶液并到达规定的温度时开始,直到试样取出时为止的整个时间。

2.2、试验时间的确定要依据腐蚀速率的大小以及试验材料在试验溶液中能否形成钝化膜。一般情况下,长时间试验的结果较准确,但发生严重腐蚀的材料则不需很长的试验时间。对能形成钝化膜的材料,在边缘条件下,需要延长试验时间,从而得到较为实际的结果。

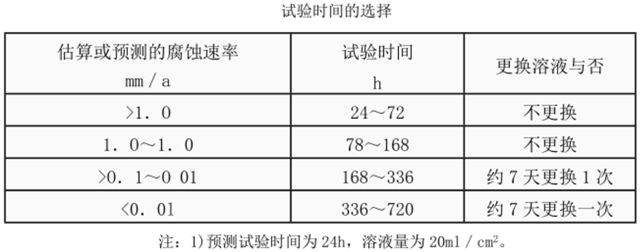

2.3、最常用的试验周期是48~ 168h。具体选择时可参阅下表。


2.4、试验期间需要更换溶液时,操作要迅速,试样不需处理。从再次到达规定温度开始累积计算试验时间。

2.5、如需了解试验时间对金属腐蚀以及对介质腐蚀性的影响程度,并确定最佳试验周期,可使用计划化的间歇腐蚀试验方法,见附录A。

三、试验条件和步骤

3.1按5.5条取适量溶液置于已充分洗涤过的试验容器中。

3.2将试样全部浸入溶液中,也可以先将试样置于容器内再倒入溶液。溶液需除气或充气时,试样必须在通气至少半小时后(视溶液量而定)再放置到溶液中去。

3.3每组试验至少取三个平行试样。

3.4试样应尽量放置在溶液中间的位置,不允许与容器壁接触。一.般情况下每- -容器内只能放置一个试样,如需放两个以上试样时,试样间距要在lcm以上。

3.5使用温度保持系统使溶液尽快到达规定的温度,此时即开始计时。

3.6沸腾试验时应使溶液保持微沸腾状态。为防止暴沸,可以加入适量的助沸物,如小玻璃球、陶瓷碎屑或聚四氟乙烯屑等。

3.7试验期间应经常观察试样和溶液的变化情况,并作记录。

3.8到达预定时间后取出试样,先用水冲洗,然后用毛刷、橡皮器具等擦去腐蚀产物,也可用超声波等方法进行清洗。如腐蚀产物不易去除时,可用化学或电解法进行清除,参阅附录B。

3. 9用上述方法清洗后的试样,按3.3. 3和3. 3. 6处理。

以上就是力博实验室为大家总结的金属材料实验室均匀腐蚀试验方法,如果您有相关的检测需求,欢迎电话咨询,我们会有专业的项目工程师为您答疑解惑,期待您的来电!
