服务热线:189 6183 9178
联系我们
  • 电话:189 6183 9178
  • 邮箱:064@rd-test.com
  • 地址:无锡市锡山区
              春晖东路151号
在线客服
均匀腐蚀

均匀腐蚀

检测目的: 检测材料抗腐蚀性能
检测范围: 金属,非金属等各种材料
申请检测
项目介绍

按照腐蚀的形态可将金属分为全面腐蚀和局部腐蚀两大类。全面腐蚀是最长见的一种腐蚀形态,在金属与介质接触的整个表面上都发生腐蚀,全面腐蚀可以是均匀腐蚀,也可以是不均匀腐蚀。均匀腐蚀的特征是腐蚀破坏地发生在整个金属表面上,金属由于腐蚀而普遍地减薄。金属的阳极溶解溶解和去极化试剂的阴极还原反应在整个金属表面上是宏观地、均匀地发生。均匀腐蚀中的均匀含义是相对于不均匀腐蚀或局部腐蚀而言的,在金属全面的腐蚀的研究中,使用均匀腐蚀的概念更容易和方便,也不失全面腐蚀的一般特征,因此这里对全面腐蚀的讨论限于均匀腐蚀的范围。

均匀腐蚀速度测试

①重量法   可用失重法和增重法     根据质量变化评定腐蚀速度的方法习惯上仍称为“失重法”或“增重法”。 失重法就是根据腐蚀后试样质量的减小量,用下式计算腐蚀速度:

v失重=(W0-W1 )/St

v失重=(W2-W0 )/St

式中v增为腐蚀速度(g/m2h),W2为带有腐蚀产物的试样的质量(g),S表示试样的表面积,t表示腐蚀时间。

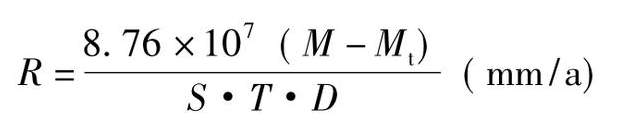

②厚度法  工程上,腐蚀深度或构件腐蚀变薄的程度直接影响该部件的寿命,更具有实际意义。在衡量不同密度的金属的腐蚀程度时,更适合用这种方法。 将金属失重腐蚀速度换算为腐蚀深度的公式为:

vd= v失×8.76/ρ

式中vd为以腐蚀深度表示的腐蚀速度,单位为mm/年;v失为失重腐蚀速度,单位为g/m2h;ρ为金属的密度,单位为g/cm3;8.76为单位换算系数 (365χ24/106m=1000χ 365χ24/106mm=8.76)

③容量法  对于金属在不含溶解氧的非氧化性酸中的均匀腐蚀,也可用析出腐蚀产物氢气的体积变化来表示金属平均腐蚀速度。

v容量=V0/(St)

式中, v容量表示析出产物的氢气的体积变化表示平均腐蚀速度指标,cm3/(cm2·h) ; V0表示标准状况下腐蚀气体的体积,cm3。S表示试样的面积,m2;t表示腐蚀时间,h。

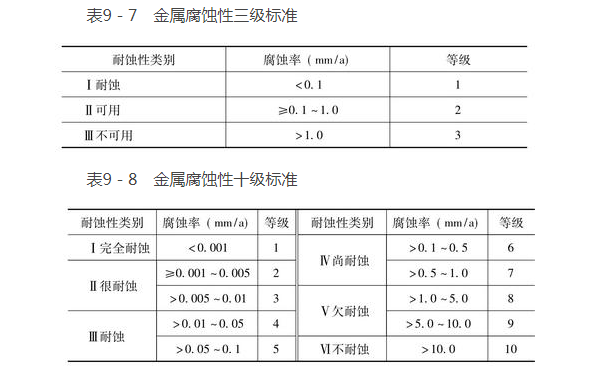

对于不同的腐蚀情况,可采用不同的腐蚀速度表示方法。如对于密度相近的金属,常用失重的腐蚀速度指标表示,而对于密度不同的金属,则常用厚度变化指标表示。

对于电化学腐蚀,当无其他副反应存在时,金属的腐蚀速度可用阳极电流密度来表示。在电化学腐蚀过程中,金属不断地进行阳极溶解,同时释放出电子,放出电子越多,即输出的电量越多,溶解的金属也越多。

均匀腐蚀测试标准

高温合金棒材纵向低倍、组织酸浸试验法 GB/T 14999.1-2012

高温合金横向低倍组织酸浸试验法 GB/T 14999.2-2012

钢材塔形发纹酸浸检验方法 GB/T 15711-1995

金属抗硫化物应力腐蚀开裂恒负荷拉伸试验方法 GB 4157-2006

金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 GB 4334-2008

不锈钢5%硫酸腐蚀试验方法 GB/T 4334.6-2015

不锈钢三氯化铁点腐蚀试验方法 GB/T 17897-1999

不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法 GB/T 17898-1999

不锈钢点蚀电位测量方法 GB/T 17899-1999

金属材料在表面海水中常规暴露腐蚀试验方法 GB 5776-2005

金属材料试验室均匀腐蚀全浸试验方法 GB 10124-1988

人造气氛中的腐蚀试验-盐雾试验(SS试验) GB 10125-2012

铁-铬-镍合金在高温水中应力腐蚀试验方法 GB 10126-2002

标签: 腐蚀、均匀腐蚀、全面腐蚀、腐蚀速率
申请检测
