洛氏硬度检测是金属材料硬度测试领域中应用广泛的经典技术，凭借操作便捷、测量高效、结果精准的显著优势，在机械制造、材料科学、航空航天、汽车工业等多个关键行业中发挥着不可替代的作用。通过该检测方法，能够科学评估金属材料的抗压强度、耐磨性能及热处理效果等核心指标，为产品质量管控、生产工艺优化以及材料选型提供可靠的技术支撑。

作为材料力学性能的关键参数，硬度直接决定了零部件的使用年限与运行可靠性。洛氏硬度测试之所以成为工业生产中的主流硬度检测方式，得益于其诸多突出优势：测试范围覆盖广，可适配从软金属到硬质合金的各类材质；测试力可灵活调节，能满足不同材料的检测需求；压痕尺寸小，特别适合成品件的质量检验。此外，该技术还可用于检测渗碳、氮化等表面处理层的硬度梯度，以及评估焊接接头热影响区的性能状况，适用场景十分多元。

检测项目与适用范围

洛氏硬度检测的核心测试项目包括：

常规洛氏硬度测试，涵盖HRC、HRB、HRA等常用标尺；

表面洛氏硬度测试，如HR15N、HR30N、HR45N等规格；

薄板材料专项洛氏硬度测试；

热处理件硬度梯度测试；

焊接接头区域硬度分布测试。

测试对象覆盖各类金属材料，包括碳钢、合金钢、不锈钢、铸铁、铝及铜合金等有色金属，以及硬质合金等特殊材质。不同标尺的适用范围明确：

HRA标尺：适用于硬质合金、薄硬化层材料，测试范围为20-88HRA；

HRB标尺：适配软钢、铜合金、铝合金等材料，测试范围为20-100HRB；

HRC标尺：主要用于淬火钢、调质钢检测，测试范围为20-70HRC。

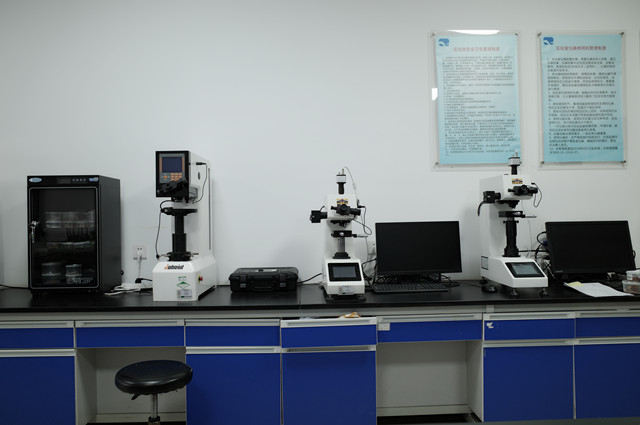

核心检测仪器与设备

开展洛氏硬度检测需配备以下专业仪器设备：

洛氏硬度计：分为机械式、数显式和全自动型，需搭配金刚石圆锥压头或钢球压头（根据不同标尺选用）；

标准硬度块：用于仪器校准，精度等级需符合相关标准规范；

试样支撑平台：包含平面平台、V型槽平台等，确保试样在测试过程中稳定放置；

测量显微镜：可选配设备，用于验证压痕尺寸准确性；

环境控制设备：维持测试环境温度在10-35℃的标准范围内。

标准检测流程与操作规范

洛氏硬度检测需严格遵循以下标准化流程：

试样准备：测试面需保持平整、清洁，无氧化皮和油污；试样厚度需大于压痕深度的10倍；曲面试样需进行曲率修正，确保测试准确性。

仪器校准：采用标准硬度块进行低、中、高三点校准，校验结果需在标准块标定值的±1硬度单位内，确保仪器精度达标。

测试步骤：根据材料预期硬度选择合适标尺；施加98.07N的初试验力，保持10-15秒；再根据所选标尺施加相应主试验力（490.3N、882.6N或1471N），保持10-15秒后卸除主试验力；在保留初试验力的状态下读取硬度数值。

数据处理：每个试样至少测试3个点，最终结果取平均值；相邻压痕中心间距不小于3倍压痕直径；压痕距试样边缘距离不小于2.5倍压痕直径，避免边缘效应影响数据。

相关技术标准与规范

洛氏硬度检测必须严格遵循国际及国内相关标准，主要包括：

国际标准：ISO6508-1《金属材料洛氏硬度试验第1部分：试验方法》、DINENISO6508《金属材料洛氏硬度试验》；

国外标准：ASTME18《金属材料洛氏硬度标准试验方法》、JISZ2245《洛氏硬度试验方法》；

国家标准：GB/T230.1《金属材料洛氏硬度试验第1部分：试验方法》。

检测结果评判标准

洛氏硬度检测结果的评判需综合以下关键因素：

精度要求：常规测试的允许偏差为±1.5个硬度单位；精密测试的允许偏差为±1.0个硬度单位。

均匀性评价：同一样品多点测试结果的极差不大于2个硬度单位；批次产品的硬度波动范围需符合对应材料标准的规定。

特殊应用场景评判：热处理件的硬度值需达到预设工艺要求范围；焊接接头的热影响区硬度不得超过母材硬度的120%；表面硬化层的有效硬化层深度需满足设计规范。

若测试结果出现异常，需及时排查试样制备质量、仪器运行状态、操作流程规范性等潜在问题，必要时重新进行测试，或采用布氏硬度、维氏硬度等其他检测方法进行交叉验证，确保结果的准确性与可靠性。
