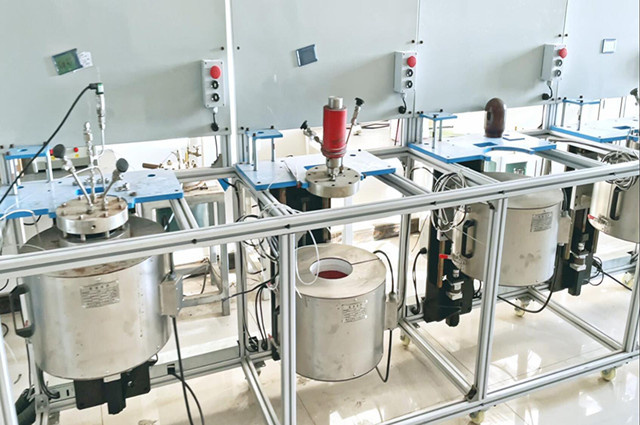

模拟工况腐蚀试验，即通过在实验室内模拟材料在实际使用环境中可能遭遇的腐蚀条件，来评估其耐腐蚀性能。这种试验需要客户提供包括腐蚀介质、温度、湿度（仅限气相）、压力（气体总压及各成分分压）、pH值等关键参数。其目的是为了检测各种材质在特定环境下的抗腐蚀能力，适用范围广泛，涵盖石油管道、锅炉、液化气罐等压力容器以及金属制品等多个领域。

常见模拟工况腐蚀试验方法与应用场景

不同行业的设备服役工况差异显著，对应的模拟试验方法也不同。以下为典型行业的模拟工况腐蚀试验方案及应用案例：

高压高温氢环境模拟试验（能源/炼油行业）

适用设备

加氢反应器、氢气管线、氢分离装置（服役环境：压力5-30MPa，温度200-500℃，氢气介质）。

核心腐蚀风险

氢致剥离（HID）、氢脆（HE）、氢腐蚀（如钢的脱碳）。

试验设计要点

介质控制：氢气纯度≥99.999%，杂质（O₂、H₂O、Cl⁻）≤1ppm，采用“分子筛脱水+活性炭除杂”系统；

设备选型：高压腐蚀釜（材质为镍合金N06625，设计压力≥试验压力1.5倍），配备氢气纯化装置；

试样类型：双金属钢板试样（复刻实际堆焊结构）、U型弯试样（评估氢脆）；

监测指标：氢剥离面积占比（试验后用超声检测+金相分析）、腐蚀速率（质量损失法）、氢扩散速率（电化学氢渗透测试）。

应用案例

某炼油厂加氢反应器用双金属钢板（基材Q345R，堆焊层316L），通过模拟工况试验（压力18MPa，温度350℃，氢气介质），发现堆焊层与基材界面在试验1000h后出现5%面积的氢剥离，后续通过优化焊后热处理工艺（延长保温时间），使氢剥离面积降至1%以下。

高温高压水腐蚀试验（核电/电力行业）

适用设备

核电站蒸汽发生器、锅炉水冷壁、超临界机组管道（服役环境：压力10-30MPa，温度250-600℃，高温高压水）。

核心腐蚀风险

点蚀、晶间腐蚀（IGA）、应力腐蚀开裂（SCC，如不锈钢的Cl⁻诱导SCC）、腐蚀产物沉积（如Fe₃O₄氧化皮）。

试验设计要点

介质控制：去离子水（电导率≤0.1μS/cm），根据工况添加适量Li⁺、B₃⁺（调节pH值至7-10），控制Cl⁻≤0.1ppm；

设备选型：动态高压腐蚀釜（可模拟介质流速0.5-2m/s），配备在线水质分析系统（实时监测pH、离子浓度）；

试样类型：不锈钢管状试样（模拟管道）、SSRT试样（评估SCC）；

监测指标：点蚀深度（激光共聚焦显微镜测量）、SCC临界应力强度因子（K_ISCC）、氧化皮厚度与附着力（划格法+SEM分析）。

深海油气环境模拟试验（石油/海洋工程行业）

适用设备

深海输油管道、水下采油树（服役环境：压力10-100MPa，温度0-20℃，海水+原油混合介质）。

核心腐蚀风险

海水腐蚀（Cl⁻诱导点蚀）、冲刷腐蚀（原油流速导致）、微生物腐蚀（SRB导致的硫化物应力开裂SSC）。

试验设计要点

介质控制：人工海水（复刻现场海水盐度、pH值）+原油（体积比7:3），添加SRB菌液（浓度10⁶CFU/mL）；

设备选型：低温高压试验舱（温度可降至0℃），配备冲刷腐蚀系统（控制原油流速1-5m/s）；

试样类型：管线钢试样（如X80钢）、缝隙腐蚀试样；

监测指标：冲刷腐蚀速率（电化学阻抗谱EIS）、SRB菌浓度（定期取样培养）、硫化物生成量（离子色谱检测）。

以上就是“常见模拟工况腐蚀试验方法与应用场景”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接模拟工况腐蚀检测、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询!
