1、范围

1.1 本标准规定了管线钢和压力容器钢板以及法兰和管件在含有硫化物水溶液的腐蚀环境中，由于腐蚀吸氢引起的氢致开裂( HIC)的评定方法。

1.2 本标准提供了从每个钢产品类型中取样的尺寸、数量，位置和取向，钢产品的类型包括钢管、钢板、管件和法兰。

1.3 本标准包括小直径(公称直径[DN]50~ 150，公称管线尺寸[NPS]为2~6)薄壁(璧厚不大于6 mm)电阻焊(ERW )和无缝钢管的特殊步骤要求。除非本标准中特殊规定,这些小直径、薄壁材料宜与其他钢管用相同的方法进行试验。

1.4 本标准不包含接受或者否决的准则,但GB/T20972.2-2008的第8章提供了指南。

2、规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 8923.1- 2011 涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

GB/T 20972.2.2- 2008 石油天然气工业油气开采中用于含硫化氢环境的材料第2部分：抗开裂碳钢低合金钢和铸铁

GBZ2.1 工作场所 有害因素职业接触限值 化学有害因素

3、试验原理

3.1 本标准的试验方法是将无应力的试样浸泡在下面两种标准溶液中的任一种中。溶液A,常温常压下，含饱和硫化氢(H2S)、氯化钠(NaCl)和乙酸(冰醋酸CH,COOH)的燕馏水或去离子水溶液；溶液B，常温常压下含饱和H,S的人工海水。浸泡规定的时间后取出试样并进行评定。

3.2 本标准的试验方法不是模拟服役条件。本方法只提供一种具有重现性的试验环境，以便能够在相对短的时间内区别不同钢试样对氢致开裂(HIC)的敏感性。

注：试验时间也许不能够使裂纹在任意试验的钢中扩展到最大，但是已经足够满足本试验的目的。

4、试剂

4.1 溶液 A的试剂应为用于除氧的氮气(N2)，H2S气体(控制H2S毒性的安全考虑见附录A)、NaCl、CH3COOH和蒸馏水或去离子水。溶液B的试剂应为用于除氧的N2，H2S和人工海水。

4.2 NaCl 和CH3COOH应用分析纯的化学药品。

4.3 H2S气体纯度不小于99.5%，N2为高纯氮，水应用蒸馏水或去离子水(见附录B)。

4.4 人工海水试剂应按照附录C进行配制。

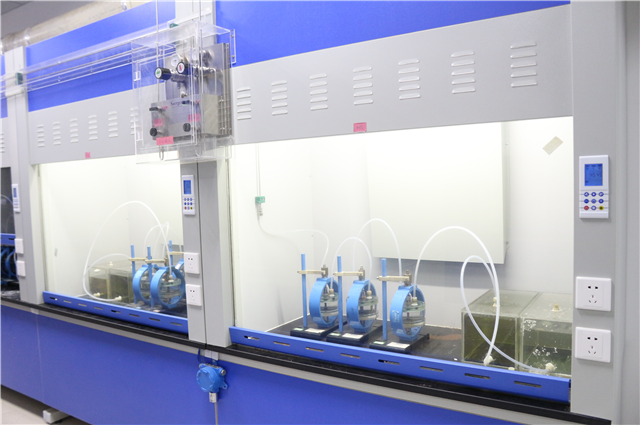

5、试验设备

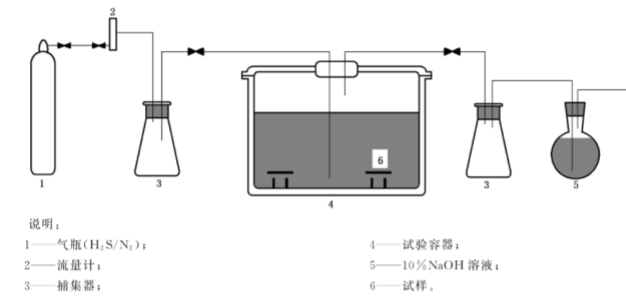

5.1 图1是一个典型的试验装置的示意图。

5.2 试验可以在任何方便的密闭容器中进行，容器应该有足够大的容积放置试验试样，并且具有除氧和导入H2S气体的进出口管路。

5.3 试验装置中涉及的任何一种材料都不应污染试验环境或者与试验环境发生反应。

以上就是无锡力博为大家总结的关于GB/T 8650-2015管线钢和压力容器钢抗氢致开裂评定方法，如果您也有HIC氢致开裂试验的相关需求，欢迎前来咨询，我们会有专业的项目工程师为您答疑解惑！
