NACE TM0284最初是1984年版本，第一版提供了一些列试验条件，用于一致评价管线钢和不同实验室的试验结果比对。后来，关于HIC损伤也转向压力容器用板材。

1996年版标准已包括对板材要求抗HIC试验评价。近年来，2011版标准包括了管线钢及压力容器用的配件及法兰的HIC损伤试验评价。

而在最新的2016版标准中，提出了另一种可共选择试验溶液，是将H2S与CO2的混合气体，并在一定pH范围内降低H2S分压的弱酸条件下来评定HIC损伤。

现将2016版标准2011版对比，主要变更之处列出如下：

一、试验溶液的增加

1、第1章 第1.2条：增加了“试验溶液C”“试验溶液C，常温常压下，是一种缓冲的(稳定的)由NaCl和CH3COONa溶解在蒸馏水或去离子水中并饱和H₂S和CO₂混合气体，且H₂S分压在0.001至1不同区间的试验溶液。在暴露规定的时间后，取出试样进行评定。”

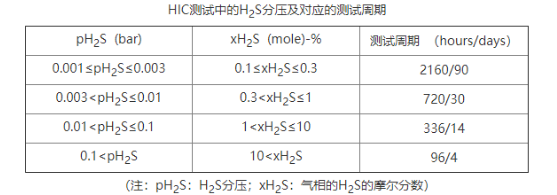

2、第8章 第8.4条及表3：增加了“对C溶液H2S浓度及测试周期的要求”

二、试验过程及对试验结果有重要影响的变量的控制更加严格

1、第8章第8.2.3条、 第8.2.4条: 补充了“碘滴定法测溶液中H2S浓度的时间及次数”

对于A溶液和B溶液:“ 在e气体饱和及试验结束后，用碘滴定法来测试溶液中H2S浓度,其最小浓度为2300mg/L"

对于C溶液：“在气体饱和及试验结束后，用碘滴定法来测试溶液中H2S浓度，其最小浓度可由公式(1) ，根据相中的H2S摩尔分数计算得出。

式中：cH2S是测试溶液中H2S浓度，单位为mg/L；

xH2S是气相中H2S的摩尔分数，用百分数表示。

2、第8章第8.1.5条: 增加了“对氧浓度的监测"

如果使用C溶液，测试溶液中的氧浓度要保持在50ppd以下。每个实验室应有可实施的或者资料阐述的除氧程序，以保证除氧后溶液中氧含量达到了相应的要求。

三、试样评定方法的补充

1、第1章第1.5条：

增加了试验后的试样的评定方法“超声检测"

“作为附加条款，在最终金相检验之前，暴露在溶液中的试样是否存在HIC损伤可以通过全自动超声检测进行评价。测试操作程序见附录A.”

其中，“附录A中是非强制执行的， 虽然其中有- 一些强制性语言。 它仅仅提供了一些建议和指导。

四、其他变更

1、其他变更如数学单位由"cm3/min" 变更为"mL/min" ; "ppm” 变更为"mg/L" 以及部分单词短语的更改等在这里不详细叙述。NACE是美国国家标准协会(American National Standard Institute,ANSI)认可的标准制定机构,主要针对石油、石化、海洋石油领域，标准种类和内容较为系统，实用性和可操作性较强，在全球防腐工程领域应用广泛。NACE标准分为推荐做法(RP)、试验方法(TM)和材料要求(MR)三类。NACE TM0284-201 6标准是NACE MR0175/ISO 15156-2009选材的实验室试验方法。而2016版更新最主要的变化就是增加了“溶液C"。

以上就是无锡力博为大家解读NACE TM0284-2016管道、压力容器抗氢致开裂钢性能的评价，如果您有相关的检测需求，欢迎前来咨询，我们会有专业的项目工程师为你答疑解惑，期待您的来电！
