低温冲击试验:低于10摄氏度的冲击试验为低温冲击试验。
低温冲击试验中,试样应在规定温度下保持足够时间,以使试样整体达到规定的均匀温度。如果使用液体介质时,保温时间应不少于5min;使用气体介质时,保温时间不少于20min。同时,用于移取试样所用的夹具也应放于相同温度的冷却介质中,确保与介质温度基本相同。
1、制备试样
2、试样检查,缺口是检查重点
3、试样低温处理(需要时)

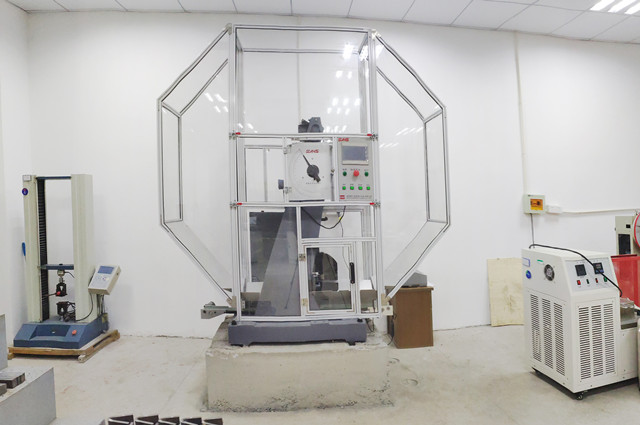

4、试验机开机,调试(不同的机子方法可能不同)
5、将试件装入在冲击试验机上,应使没有缺口的面朝向摆锤冲击的一边,缺口的位置应在两支座中间,要使缺口和摆锤冲刃对准。将摆锤举起同空打时的位置,打开锁杆。
6、使摆锤落下,冲断试件,然后刹车,读出试件冲断时消耗的功(现在的试验机都有相应的软件连接到计算机上,可自动记录冲击值)
7、出具报告
测试项目 | 检测标准 | 标准名称 | 样品要求 |
低温冲击试验 | ASTM E23-2018 | 金属材料缺口试样标准冲击试验方法 | 1.矩形试板:100mm×100mm×30mm 圆形试棒:Ф15,L=200mm (最小要求为:能取出55mm×10mm×2.5mm的试样) 2.每组3个样 3.测试项目默认出具吸收功,如需侧膨胀值、剪切断面率请写明; 4.如需判定须提供产品牌号、加工状态、判定标准; 5.注意较多标准对6mm以下产品无冲击要求,如客户坚持做并判定,须给定要求值 6.必须指明温度(现无锡实验室可做-196℃~室温;低于-70℃冲击,要求建单时通知实验室准备) |
ASTM A370-19e1 | 钢产品机械性能测试的方法和定义 | ||
GB/T 229-2020 | 金属材料 夏比摆锤冲击试验方法 | ||
BS EN ISO 148-1: 2016 | 金属材料 夏比摆锤冲击试验 测试方法 | ||
ISO 148-1:2016 | 金属材料--夏比摆锤冲击试验--第1部分:试验方法 | ||
NB/T20004-2014 | 核电厂核岛机械设备材料理化检验方法 | ||
AS 1544.2-2003 | / |
1、客户与工程师及时沟通,核对客户低温冲击试验的数量及检测的需求,确认客户需要的基本信息;
2、将需要检测的样品邮寄到我司,并进行核对;
3、结合需要做的项目,样品数量、周期等信息,技术部出详细的报价单;
4、解读报告,并给客户邮寄纸质报告。
Copyright © 2017-2022 无锡力博实验室认可服务有限公司 版权所有 苏ICP备17058088号 技术支持:迅诚科技
