Z向拉伸试验，也被称为厚度方向拉伸试验，是评估金属材料尤其是板材在厚度方向（Z向）塑性变形能力与抗层状撕裂性能的关键检测技术。在焊接结构、压力容器、桥梁建筑、海洋平台等重大工程领域，板材常面临多向复杂应力作用。当存在Z向应力时，材料内部的硫化物、硅酸盐等非金属夹杂物易成为应力集中点，进而引发沿轧制方向的层状撕裂。这种破坏形式具有隐蔽性和突发性，会对结构安全造成严重威胁。因此，Z向拉伸试验通过定量测定材料断面收缩率等核心指标，直接反映其抵抗此类特定破坏的内在能力，是保障厚板结构件焊接质量与整体结构完整性的重要质量控制环节，对防范灾难性事故发生具有重要的工程实际意义。

检测项目与适用范围

Z向拉伸试验的核心检测项目是测定试样的Z向断面收缩率，同时通常会同步记录抗拉强度、屈服强度、断后伸长率等常规拉伸性能指标，为材料性能评估提供全面数据支撑。该检测主要适用于厚度不小于15mm的轧制钢板，尤其针对预期承受高Z向应力的关键连接部位，如T型、K型、Y型焊接节点处使用的板材。检测范围涵盖低合金高强度钢、船体结构钢、建筑钢结构用钢、管线钢等各类金属材料，核心目的是评估这些材料在厚度方向的延展性与内在质量。

检测仪器与设备配置

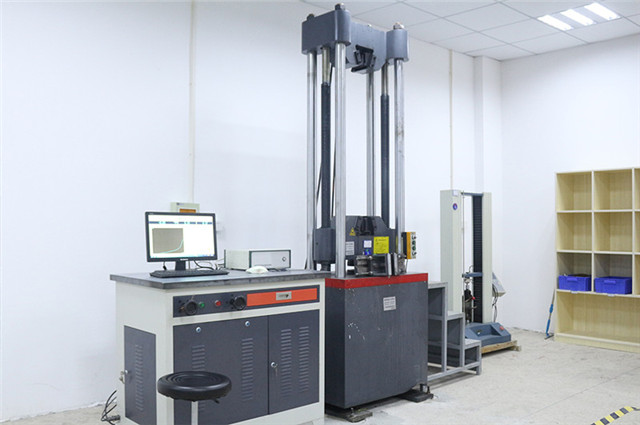

开展Z向拉伸试验需配备高精度万能材料试验机，该设备需具备优良的对中性和载荷控制精度，确保载荷能沿试样轴线精准施加。试验机需配套适用于夹持圆形试样的专用楔形或螺纹夹具，同时配备引伸计以实现变形量的精确测量。试样制备是试验成功的关键环节，需借助车床、铣床等机械加工设备，从产品板材的特定位置（通常为1/4厚度处）取样，并在试样两端焊接同材质、高强度的传力块，用于补偿夹持需求，确保断裂发生在标距内的测试段。

标准检测方法与流程

Z向拉伸试验严格遵循相关技术规范执行标准检测流程：首先，依据标准要求，从待检板材的规定位置（如板坯中心或端部等代表最不利状态的区域）制取圆柱形试样，试样轴线需与板材厚度方向保持平行，且标距部分的直径和长度需符合明确规定；接着，将加工完成的试样两端与传力块通过焊接方式牢固连接；随后，将组装好的试样安装在万能试验机夹头中，确保对中良好；启动试验机后，以规定的平稳速率施加拉伸载荷，直至试样拉断，试验系统会自动记录全程载荷-位移曲线；试验结束后，小心取出断裂试样，将断口紧密对接，使用游标卡尺等量具精确测量断后标距和断口处最小直径，最终计算得出断面收缩率。

技术标准与结果评判

Z向拉伸试验的实施与评价均严格依据国际和国内权威标准。国际上广泛采用ASTMA770/A770M《厚度方向拉伸试验标准规范》，国内则常用GB/T5313《厚度方向性能钢板》，这些标准对试样制备、试验方法、性能等级划分等内容作出了详细规定，保障了不同实验室、不同批次材料检测结果的一致性与可比性，为材料生产、验收及工程应用提供了统一技术依据。检测结果的评判核心是断面收缩率的计算与等级判定，断面收缩率通过对比试样原始横截面积与断裂后最小横截面积得出。根据GB/T5313等相关标准，依据三个试样断面收缩率的算术平均值和单个试样最小值，将材料Z向性能划分为Z15、Z25、Z35等不同等级，数字分别对应断面收缩率的最低平均值要求（15%、25%、35%）。等级越高，表明材料在厚度方向的塑性性能和抗层状撕裂能力越优异。工程应用中，设计人员会根据结构重要性、受力状态、焊接工艺等因素，选择符合相应Z向性能等级要求的钢板，从材料层面有效规避层状撕裂风险。
