在工业无损检测领域，渗透探伤检测是排查材料表面开口缺陷的重要技术，但许多从业者和企业在实际应用中会遇到各类疑问。本文以问答形式，针对渗透探伤检测的原理、操作流程、分类、适用场景等高频问题进行详细解答，帮助大家快速掌握核心知识，解决实际检测中的困惑。

一、基础认知类问题

1.什么是渗透探伤检测？它主要能检测哪些缺陷？

渗透探伤检测（简称PT检测）是一种基于液体渗透现象的无损检测方法，通过渗透剂、清洗剂、显像剂的配合使用，检测材料表面及近表面的开口缺陷。

它能有效检出的缺陷包括：表面裂纹（如加工裂纹、焊接裂纹）、疏松、气孔、夹渣、针孔等，只要缺陷开口与材料表面相通，就能通过该方法识别。

2.渗透探伤检测和磁粉检测、超声检测有什么区别？

三者的核心区别在于检测对象、原理和适用范围：

渗透探伤检测：基于液体毛细作用，无需材料具备磁性，可检测金属、非金属（如塑料、陶瓷）等各类材料的表面开口缺陷；

磁粉检测：基于磁场磁化原理，仅适用于铁磁性材料（如钢铁），检测表面及近表面的磁性材料缺陷；

超声检测：基于声波反射原理，可检测材料内部缺陷（如内部裂纹、夹杂），但对表面细小开口缺陷的灵敏度不如渗透探伤检测。

3.渗透探伤检测的优势是什么？为什么很多企业会优先选择它？

它的核心优势集中在适用范围广、成本低、操作简、结果直观：

不受材料磁性、导电性限制，金属、非金属都能测；

设备简单（仅需渗透剂、显像剂等耗材），人力成本低，中小企业易上手；

缺陷显示清晰（红色或荧光色），无需复杂数据分析，新手也能快速判断；

灵敏度高，能检出宽度0.001mm、深度0.01mm的微小缺陷，满足多数工业质量要求。

二、操作流程类问题

1.渗透探伤检测的完整操作步骤有哪些？每个步骤都有什么关键要求？

完整流程分为预处理、渗透、清洗、干燥、显像、观察评定6步，每步都需严格把控：

预处理：去除工件表面油污、铁锈、漆层（可用溶剂清洗、机械打磨），确保表面干燥清洁，避免杂质阻碍渗透剂渗入；

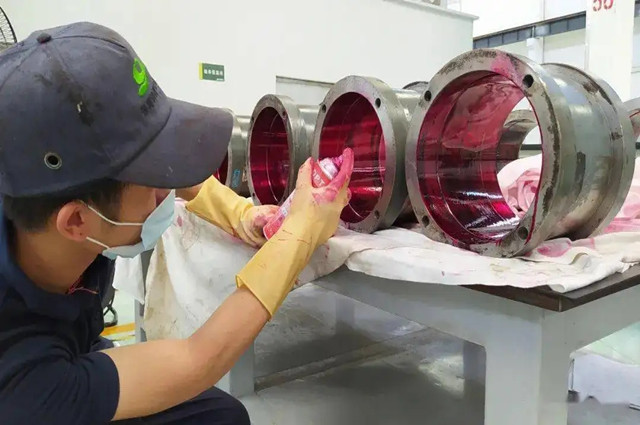

渗透：将渗透剂（喷涂/浸泡/涂刷）覆盖工件，静置5-60分钟（根据渗透剂类型和缺陷大小调整），环境温度控制在15-50℃；

清洗：用清水（水洗型渗透剂）或专用溶剂（溶剂型渗透剂）去除表面多余渗透剂，力度要轻，避免冲掉缺陷内的渗透剂；

干燥：自然晾干或用40-80℃热风烘干，确保工件表面无水分/溶剂残留，否则会影响显像效果；

显像：均匀喷涂/涂刷显像剂，形成薄膜，静置5-30分钟，让显像剂吸附缺陷内的渗透剂；

观察评定：着色检测在自然光下看红色缺陷显示，荧光检测在紫外灯下看荧光显示，对照标准判断缺陷是否合格。

2.操作时如果跳过“预处理”或“干燥”步骤，会有什么影响？

这两个步骤缺一不可，跳过会直接导致检测失败：

跳过预处理：工件表面的油污、铁锈会形成“屏障”，阻止渗透剂渗入缺陷，最终无法检出缺陷，出现“漏检”；

跳过干燥：工件表面残留的水分/溶剂会稀释显像剂，或导致显像剂无法形成均匀薄膜，缺陷显示模糊甚至消失，无法准确判断。

3.渗透时间和温度怎么确定？时间太长或太短有什么问题？

渗透时间和温度需结合渗透剂类型、工件材质、缺陷大小，参考检测标准（如GB/T18851、ASTME165）确定：

温度：常规控制在15-50℃，温度过低（＜15℃）会降低渗透剂流动性，渗透变慢；温度过高（＞50℃）会让渗透剂提前挥发，无法渗入缺陷；

时间：一般5-60分钟，缺陷越小、渗透剂流动性越差，时间需越长；时间太短，渗透剂没渗满缺陷，显示不清晰；时间太长，表面渗透剂干结，清洗难度增加，易残留干扰判断。

无锡力博实验室是专业的第三方检测机构，拥有独立实验室，能按照国家标准或行业标准，对样品进行渗透探伤检测，为客户提供产品失效分析、产品寿命评估、产品环境适应性等多方面的技术服务，缩短客户的产品研发时间，减少研发成本，找出不合格产品失效原因所在，如果您有相关的检测需求,欢迎前来咨询！
