锻件成分分析的重要性与市场背景

锻件作为机械装备的关键承载部件，广泛应用于风电、汽车、航空航天、军工等领域。相比铸件，锻件具有更高的致密性与力学性能，但其化学成分直接决定热处理效果、机械性能及使用寿命。近年来，随着高端装备制造标准升级，锻件成分分析需求持续增长，成为百度热搜关键词之一。本文围绕“锻件成分分析”展开，系统介绍检测方法、取样规范、常见问题及优化建议，助力企业提升质量控制能力。

锻件成分分析的主流检测方法

火花直读光谱仪（OES）：适用于碳钢、合金钢、不锈钢等，检测速度快（30秒），元素覆盖广（C、Si、Mn、P、S、Cr、Ni、Mo等），是锻件成分分析的首选方法。

碳硫分析仪：专用于测定锻件中碳、硫含量，特别适用于高洁净度钢要求（如S≤0.005%）。

氧氮氢分析仪（ONH）：用于检测锻件中气体元素，尤其是航空航天、核电锻件对氧、氢含量控制极为严格。

手持式X射线荧光光谱仪（XRF）：适合现场快速分拣、混料识别，无损检测，但精度略低于OES。

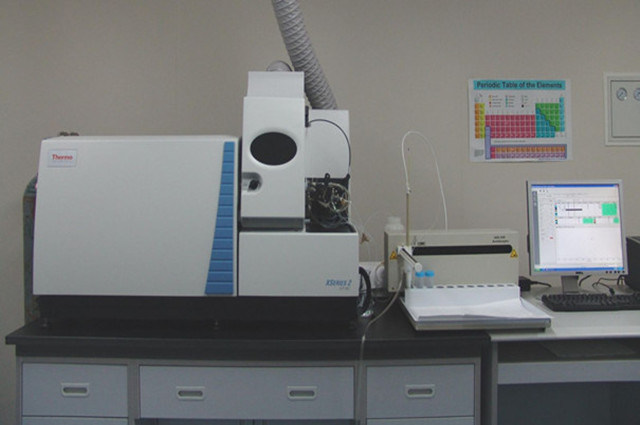

电感耦合等离子体光谱仪（ICP）：用于高合金、特种材料中微量元素（如Nb、V、Ti）的精确定量。

选择合适的方法，需根据锻件材质、标准要求和检测目的综合判断。炉前快速检测推荐OES+碳硫仪，终检验收建议增加ONH分析。

锻件成分分析的取样与制样规范

取样是成分分析准确性的前提，锻件因经过高温变形，组织致密、偏析小，但仍需规范操作：

①取样位置：应在锻件本体或延长部分截取，避开飞边、氧化皮区域，推荐厚度≥20mm。

②制样要求：铣床加工出≥Φ30mm平面，表面粗糙度Ra≤6.3μm，确保光谱激发稳定。

③气体元素样：采用真空取样或钻头取样后立即放入液氮罐保存，防止氢扩散。

④标识与追溯：样品编号与炉批号、热处理批次一一对应，便于后续追溯与复检。

某风电主轴生产企业通过规范取样流程，将成分偏差率从2.1%降至0.3%，显著提升了产品一次合格率。

锻件成分不合格常见原因与调整对策

碳偏低（<0.35%）：炼钢时废钢比例过高，或脱碳严重。建议增加生铁或增碳剂，控制加热温度与时间。

硫超标（>0.030%）：原材料硫含量高或脱硫不彻底。可采用LF炉精炼+钙处理，降低硫含量。

氧含量高（>40ppm）：锻件非金属夹杂物多，影响疲劳寿命。应加强脱氧工艺，使用铝、硅钙钡复合脱氧剂。

氢含量高（>2ppm）：常见于雨季或潮湿环境，锻件易出现白点缺陷。建议钢包烘烤、真空脱气处理。

合金元素偏差（如Cr、Ni、Mo）：配料错误或加入时机不当。应建立合金加料自动记录系统，避免人为失误。

通过建立“成分-工艺-性能”数据库，可实现成分异常快速定位与工艺优化，降低废品率与返工成本。

锻件成分分析的行业标准与报告要求

常见标准包括：

国标：GB/T11170、GB/T4336

美标：ASTM E1084、ASTM E415

报告需包含：

检测方法、设备型号、校准信息

各元素实测值与标准限值对比

检测单位CNAS、CMA资质标识

电子签名与二维码防伪追溯

具备上述要素的报告可作为出口报关、客户验收、第三方审核的有效凭证，提升企业信誉与市场竞争力。

锻件成分分析不仅是质量控制的“第一道关口”，更是企业赢得客户、拓展市场的核心竞争力。通过科学选择检测方法、规范取样流程、及时调整工艺、出具权威报告，企业可有效降低质量风险，提升产品附加值。更多关于锻件成分分析的技术资料、检测服务与标准解读，欢迎持续关注无锡力博实验室认可有限公司，我们将为您提供专业、高效、一站式的技术支持。
