1、范围

本文件规定了金属材料拉伸试验的方法，并规定了可在室温下测定的力学性能。

注：附录A包含了计算机控制试验机的进一步建议。

2、原理

试验包括通过拉力拉伸试样，通常直到断裂，测定第3条中定义的一项或多项力学性能。

除非另有规定，应在10℃和35℃之间的室温进行试验。对于规定要求以外的实验室环境，试验实验室有责任评估，在此类环境中工作的试验机对试验和/或校准数据产生的影响。当在10℃和35℃的温度范围以外进行试验和校准活动时，应记录和报告温度。如果在试验和/或校准过程中出现明显的温度变化，测量不确定度可能增加，并可能出现超差情况。

在受控条件下进行的试验应在23℃士5℃的温度下进行。

如果在拉伸试验中要求测定弹性模量，应按照附录G进行。

3、试样

3.1 形状和尺寸

3.1.1 通用要求

试样的形状和尺寸可能受到取样金属制品的形状和尺寸限制。

试样通常通过产品或压制坯或铸件的样品机加工获得。但是，橫截面均匀的产品(型材、棒材、线材等)和铸造试样(即铸铁和有色金属合金)可在不进行机加工的情况下进行试验。

试样的横截面可以是圆形、方形、矩形、环形，在特殊情况下，也可以是其他均匀横截面。首选试样的原始标距L。和原始横截面积S。之间存在直接关系，用公式表示，其中k是比例系数，并被称为比例试样。国际上采用的k值为5.65。原始标距不得小于15 mm。当试样横截面积太小，无法满足k = 5.65的要求时，可以使用更高值(最好为11.3)或非比例试样。

注：使用小于20 mm的原始标距，“ 断后伸长率”结果的不确定度将会增加。

对于非比例试样，原始标距Lo与原始横截面积S。无关。

试样的尺寸公差应符合附录B至E的要求(见6.2)。

其他试样，如相关产品标准或国家标准中规定的试样，可与客户协商使用，如ISO 31831 (API 5L)、IS0 11960121 (API 5CT)、ASTM A370[6、ASTM E8M[7]、DIN 50125101、IACS W213]和JIS Z 2241[141。

3.1.2 机加工试样

如果机加工试样的夹持端和平行长度之间的尺寸不同，它们之间应用过渡圆弧连接。过渡圆弧半径的尺寸非常重要，如果它们未在相关附录中给出，建议在材料规范中对其进行规定。

夹持端可以是适合试验机夹头的任何形状。试样的轴线应与力加载的轴线重合。

平行长度Le，或在试样无过渡圆弧半径的情况下，夹头之间的自由长度应始终大于原始标距Lo。

3.1.3 不经机加工试样

如果试样由产品或不经机加工试棒的不经机加工长度组成，夹头之间的自由长度应足以使标距标记与夹头保持合理的距离。

铸造试样应在夹持端和平行长度之间用过渡圆弧连接。过渡圆弧半径的尺寸非常重要，建议在产品标准中规定。夹持端可以是适合试验机夹头的任何形状，前提是它们能使试样中心与力加载的轴线重合。平行长度Le应始终大于原始标距Lo。

3.2 试样类型

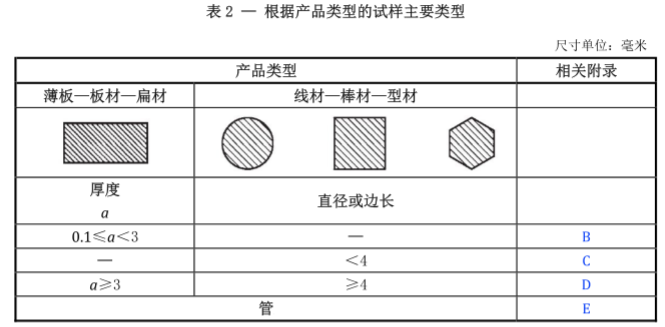

根据产品形状和类型，附录B至E中规定了主要类型的试样，如表2所示。其他类型的试样可在产品标准中规定。

3.3试样制备

应根据不同材料的相关国际标准( 如ISO 377)的要求，取样和制备试样。

4、原始横截面积的测定

应在试样平行长度中心区域垂直于纵向轴线足够的横截面上测量试样的相关尺寸。建议至少有三个横截面。

原始横截面积S。是平均横截面积，应根据适当尺寸的测量值进行计算。

此计算的精度取决于试样的本身性质和类型。附录B至E说明了不同类型试样的S。评价方法，并包含测量精度规范。

用于测定原始横截面积的所有测量装置应按照适当的参考标准进行校准，并可溯源至国家测量系统。

以上就是“ISO 6892-1：2019 金属材料 拉伸试验-第1部分：室温试验方法”的相关解答，无锡力博实验室是一家专注于可靠性试验与项目研发的第三方检测机构，公司拥有大型实验室，可以承接金属材料拉伸试验、及CNAS/CMA报告试验，如果您有产品需要做相关测试的，欢迎电话咨询！
