API 641试验

本标准规定了四分之一转阀的短程排放型式试验的要求和验收标准。本文中包含的型式试验要求基于EPA方法21的要素。大于NPS 24的阀和大于ASME B16.34等级1500的阀不在本标准的范围内。在环境温度低于6.89 barg(100 psig)的压力等级的阀门不属于本标准的范围。阀门的重新包装或重新密封不属于本标准的范围。

API 641检测介质为纯度至少97%的甲烷，被测阀门在整个实验过程中要经历610次机械循环共3次热循环。整个实验过程中，填料系统不允许有任何调整。当各测量点最大泄漏量不超过100PPMV时，被测阀门才可被认为通过测试。

不同于之前发布的API624标准，API641对被测阀 门按照阀门的额定温度值和高温压力额定值进行了严格的分组，从A～F组共分为6个组别，超出分组条件要求 的阀门不在本标准规定范围之内。对每个组别的试验条件，包括高温Te、高温试验压力Pe以及常温试验压力Pa，标准均做出了明确的规定。

不同于之前发布的API 624标准，API 641对被测阀门按照阀广]的额定温度值和高温压力额定值进行了严格的分组，从A ~ F组共分为6个组别，超出分组条件要求

的阀门不在本标准规定范围之内。对每个组别的试验条件，包括高温T、高温试验压加p。以及常温试验压力p。标准均做出了明确的规定。

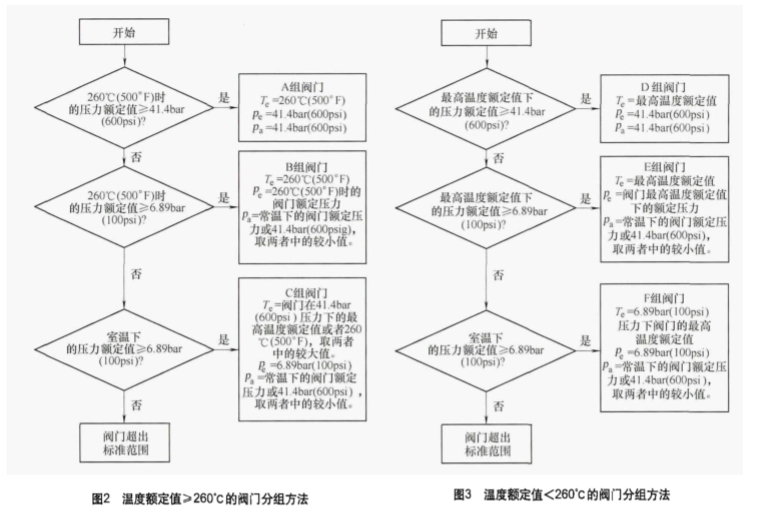

试验需求方在试验前需按标准的要求找到被测阀门所在的组别。具体步骤为：

（1）判断被测阀门的温度额定值是否≥260C，若是则按图2所示进行继续分组，否则按图3所示继续分组。

（2）对于温度额定值≥260C的被测阀门(见图2)，当其260C (500下 )时的压力额定值≥41.4bar(600psi)时，归为A组阀门。

当其260C (500F) 时的压力额定值<41.4bar(600psi)，但是≥6.89bar (100psi) 时，归为B组阀门。

当其既不能归为A组，也不能归为B组，且其室温下的压力温度额定值≥6.89bar (100psi) 时，归为C组阀门：均不能归为A、B、C组的阀门不在本标准规定范围内。

（3）对于温度额定值<260C的被测阀门(见图3)，当其最高温度额定值下的压力额定值≥41.4bar(600psi)时，归为D组阀门。

当其最高温度额定值下的压力额定值<41.4bar(600psi) ,但是> 6.89bar (100psi) 时，归为E组阀门。

当其既不能归为D组，也不能归为E组，且其室温下的压力温度额定值> 6.89bar (100psi) 时，归为F组阀门，均不能归为D、E、F组的阀门不在本标准规定范围内。

API 641—2016 转1/4周阀门逸散性泄漏的型式试验
